CT PT Ronde pot transformator Vacuüm hars gietmachine Drogen

Transformator Vacuümdrogen met de drukverhogende Drogenproces voor transformatoren CT PT ((Ronde pot)

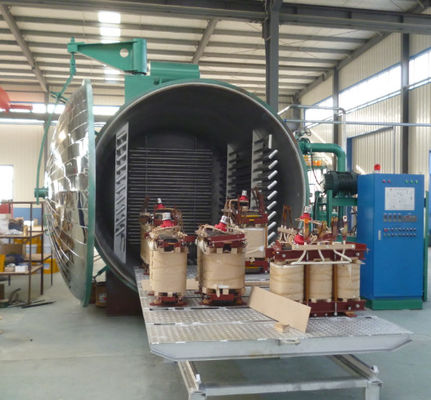

Uiterlijk van het product

Een vacuümdrogende oven met een drukverhogend drogen (PID) -installatie, met behulp van een kaarsblik, is een gespecialiseerde apparatuur die gewoonlijk wordt gebruikt voor het drogen van vermogenstransformatoren.Deze methode staat bekend als het vacuüm- en drukdrogingsprocesDit is hoe het meestal werkt:

Vacuümdrogen: De transformator wordt in een vacuümdrogoven geplaatst, die een lage druk creëert door lucht en vocht uit de kamer te verwijderen.Dit proces helpt bij het verwijderen van vocht uit de isolatie van de transformator en de wikkels.

Drukverhogende drooginstallatie (PID): de PID-installatie is een integraal onderdeel van de installatie.die is aangesloten op de vacuümdrogende ovenHet kaarsblik is ontworpen om hoge druk te weerstaan.

Drukverhoging: Zodra de vacuümdroging is voltooid, wordt de druk in de oven langzaam verhoogd door een inert gas (zoals stikstof) in het kaarsblik in te voeren.Door de druk te verhogen, wordt het overgebleven vocht dat in de isolatie van de transformator is opgesloten, eruit gedwongen.

Verwarming: tijdens zowel de vacuüm- als de drukverhoging wordt warmte aan de oven toegepast. De temperatuur wordt zorgvuldig gecontroleerd en geleidelijk verhoogd om het drogen te vergemakkelijken.Het temperatuurbereik en de duur zijn afhankelijk van de specifieke eisen van de droogende transformator.

Vochtverwijdering: naarmate de druk toeneemt en de temperatuur stijgt, verdampt het vocht in de transformator en wordt het weggevoerd door het inerte gas.Het vochtbeladen gas wordt vervolgens uit de oven verdreven.

Koeling en ventilatie: Zodra het gewenste droogingsniveau is bereikt, wordt de oven afgekoeld en wordt de druk geleidelijk verlaagd.Dit zorgt ervoor dat de transformator en de isolatie weer de omgevingsomstandigheden bereiken zonder thermische spanning te veroorzaken.

De vacuümdrogende oven met een drukverhogende drooginstallatie (Candle Tin) is een effectieve methode voor het drogen van vermogenstransformatoren.en zorgen voor optimale prestaties en levensduur van de transformatorHet wordt vaak gebruikt tijdens het productieproces of bij onderhoudswerkzaamheden aan transformatoren.

1. STOPLINGEN van de apparatuur

2. Technische indicatoren en parameters van de uitrusting:
   1. Vacuümgietpotgrootte Φ2000×L2400
   2. De pompsnelheid van de hoofdpomp van het vacuümsysteem bedraagt 300 L/S.
   3. Werktemperatuur van het gietreservoir 70 ~ 85°C
   4. De maximale vacuümgraad van de gietvat (koud, zonder belasting) ≤ 50 Pa
   5. Leckage van het gietreservoir ≤ 50 Pa.L/S
   6. Het werkvacuüm van de gietbak is 50 ~ 100 Pa
   7. De apparatuur gebruikt handmatige meting en dynamisch mengen van materialen.
   8. De apparatuur gebruikt vacuümgegooid.
   9. De mengtank is voorzien van elektrische verwarming, warmtegeleidende olie als warmteoverdrachtmedium en automatische temperatuurregeling.Alle verwarmingsonderdelen zijn geïsoleerd met thermische isolatiemateriaal, en de giettank is voorzien van een roestvrijstalen plaat (SUS430); de mengtank is voorzien van een dunne stalen plaat en is aan het oppervlak bekleed.De oppervlaktetemperatuur van de isolatielaag is niet hoger dan 20°C bij kamertemperatuur.
3. Vervaardiging van elektrische apparatuur, water, luchtbron en basisconditie

Verplichtingen (GEBRUIKER VAN: stroomvoorziening, luchtcompressor):

1. Nominaal vermogen: 80 kW, 380 V, 50 Hz, driefasige vijfdraadige speciale distributiekast, stroom verbonden met de elektrische bedieningskast.
2. Waterbron: druk ≥ 0,2 MPa, maximaal verbruik 3m3/h, watertemperatuur ≤ 25°C.
3. Gecomprimeerde lucht: 0,4 ~ 0,6Mpa, maximaal verbruik van 0,3m3/min
4. Maak de fundering, het stalen frame en het buitenste spoor van de ingebouwde tank volgens onze ontwerptekeningen.

4. Technische voorwaarden van elk systeem:
   1. Een set van 400 liter vacuümmeng- en ontgassingstank

Technische specificatie en toepassing van de tank

Het effectieve volume is 400 liter.

Warmtegeleidingsolie 10 kW

Ultieme vacuüm: 50 Pa (geen belasting, koude toestand)

Geen lekkage van de lading: 50Pa.L/S

Werktemperatuur: 60 ~ 80°C

Temperatuur op het oppervlak van de tank Omgevingstemperatuur +20°C

Uitgerust met een frequentieregelaar, kan de opheffingssnelheid van het roeren worden aangepast aan de viscositeit van het materiaal;

Isolatie van steenwol, roestvrijstalen plaat (SUS430, 1,5 mm dik) voorzien van een pantser, oppervlaktecoating

Deze tank wordt gebruikt voor het mengen van epoxyhars en een mengsel van harderingsmiddelen en voor vacuümontgassing.

De mengtank wordt aan de gietkant van de vacuümgiettank geïnstalleerd om de productie te verhogen.

Aanhangsels van het tankkoer:

Inleiding van het product:

Een drukverhogende drooginstallatie (PID), ook wel een drukverhogend systeem of drukvat genoemd, is een onderdeel dat wordt gebruikt in het vacuümdrogingsproces om vocht uit materialen of apparatuur te verwijderen.Het wordt vaak gebruikt in industrieën zoals elektriciteitsopwekking., elektrotechniek en productie.

De PID-installatie bestaat meestal uit een drukvat of -container dat is ontworpen om hoge druk te weerstaan.Het doel van de PID-installatie is om de druk in de kamer na de vacuümdroging te verhogen.

Tijdens het vacuümdrogingsproces wordt de druk in de kamer verlaagd om vocht van het materiaal of de uitrusting die wordt gedroogd te verwijderen.Er kan nog vocht in het materiaal of in moeilijk bereikbare gebieden zitten.De PID-installatie helpt dit aan te pakken door de druk te verhogen, waardoor het resterende vocht uit het materiaal wordt verdreven.

Om de druk te verhogen, wordt een inert gas, zoals stikstof of droge lucht, in het drukvat ingevoerd.De verhoogde druk zorgt ervoor dat het overgebleven vocht eruit komt, waardoor een grondig droogproces wordt gewaarborgd.

De PID-installatie is doorgaans uitgerust met veiligheidsmechanismen om de drukniveaus te regelen en te voorkomen dat het systeem overdruk krijgt.en drukregulatoren worden gewoonlijk gebruikt om de druk in het vat te controleren en te regelen.

Over het algemeen is de drogeninstallatie met drukverhoging een essentieel onderdeel van het vacuümdrogingsproces, waardoor effectief vocht wordt verwijderd en de gewenste droogheid in materialen of apparatuur wordt bereikt.

Functie:

De belangrijkste functie van een drukverhogende drooginstallatie (PID) is het drogen te verbeteren door de druk in een vacuümkamer of een drogenoven te verhogen.:

1. Vochtverwijdering: de PID-installatie helpt bij het verwijderen van overgebleven vocht dat vastzit in het materiaal of de uitrusting die wordt gedroogd.er kan nog vocht aanwezig zijn in moeilijk bereikbare gebieden of in de structuur van het materiaalDoor de druk te verhogen, helpt de PID-installatie dit vocht te verdrijven, wat leidt tot een grondiger drogen.

2. Versnelde drooging: het verhogen van de druk in de kamer versnelt de droogingssnelheid.waardoor vocht gemakkelijker verdampt bij lagere temperaturenDit kan de droogtijd aanzienlijk verkorten in vergelijking met uitsluitend vacuümdrogen.

3. Effectieve vochtmigratie: de drukverhoging die door de PID-installatie wordt veroorzaakt, bevordert de vochtmigratie in het materiaal dat wordt gedroogd.Het drukverschil tussen de binnenkant en de buitenkant van het materiaal stimuleert vocht om van gebieden met een hogere concentratie naar gebieden met een lagere concentratie te gaan, het helpen verwijderen.

4. Consistente drooging: de PID-installatie helpt bij het bereiken van een uniform en consistent droogproces in het hele materiaal of de apparatuur.Inclusief moeilijk bereikbare plekken, waardoor een grondiger en gelijkmatiger droogresultaat wordt gewaarborgd.

5. Verbeterde kwaliteit en prestaties: door vocht effectief te verwijderen, helpt de PID-installatie de kwaliteit en prestaties van het materiaal of de uitrusting die wordt gedroogd, te verbeteren.Vochtigheid kan een afbraak van de isolatie veroorzaken, corrosie en verminderde elektrische prestaties in onderdelen zoals transformatoren of elektrische componenten.het verminderen van deze mogelijke problemen.

Over het algemeen is de functie van een drogeninstallatie met drukverhoging om het vacuümdrogingsproces aan te vullen door de druk te verhogen, het wegnemen van vocht te bevorderen, de droogtijd te versnellen,en zorgen voor een grondiger en consistenter droogresultaat.

Voordelen van een drukverhogende drooginstallatie (PID):

Verbeterde vochtverwijdering: de PID-installatie is bijzonder effectief bij het verwijderen van vocht uit materialen met complexe structuren of poreuze oppervlakken.De verhoogde druk zorgt ervoor dat vocht dat diep in het materiaal kan zitten, wordt verwijderd en eruit wordt gejaagd, zodat het droogproces completer is.

Versatiliteit: de PID-installatie kan worden gebruikt voor een breed scala aan materialen en apparatuur die moeten worden gedroogd.elektrische componenten, isolatiematerialen, keramiek, poeders en andere vochtgevoelige producten.

Behoud van de integriteit van het materiaal: de PID-installatie biedt een zachte en gecontroleerde droogmethode.het risico op thermische of mechanische stress op het materiaal of de uitrusting die wordt gedroogd, wordt tot een minimum beperktDit helpt de structurele integriteit en kwaliteit van het te verwerken artikel te behouden.

Verkorte droogtijd: De combinatie van vacuümdrogen en drukverhoging verkort de totale droogtijd aanzienlijk in vergelijking met traditionele droogmethoden.De toename van de druk vergemakkelijkt het verwijderen van vocht bij lagere temperaturen, wat resulteert in kortere droogcycli en hogere productiviteit.

Verbeterde productprestaties: een effectieve vochtverwijdering via de PID-installatie draagt bij aan een betere prestaties en betrouwbaarheid van de gedroogde materialen of apparatuur.In industrieën zoals elektrotechniekIn de industriële sector, de energieopwekking en de productie is het bereiken van een optimale droogheid van cruciaal belang om de gewenste functionaliteit en duurzaamheid van het eindproduct te garanderen.

Kwaliteitscontrole: De PID-installatie maakt een nauwkeurige controle en monitoring van het droogproces mogelijk.en andere veiligheidsmechanismen zorgen ervoor dat de drukniveaus binnen het gewenste bereik blijven, waardoor overdruk wordt voorkomen en een veilige werking wordt gewaarborgd.

Kostenbesparing: De mogelijkheid van de PID-installatie om het droogproces te versnellen en de droogdoeltreffendheid te verbeteren, kan leiden tot kostenbesparingen op het gebied van energieverbruik en arbeidskrachten.Verkorte droogtijd leidt tot lagere energiebehoeften, terwijl de verbeterde droogkwaliteit de noodzaak van herbewerking of afwijzing van het product vermindert.

Naleving van normen: Veel industrieën hebben specifieke normen en vereisten voor het vochtgehalte van hun producten.De PID-installatie stelt de fabrikanten in staat om aan deze normen te voldoen door grondig vocht te verwijderen en de gewenste droogte te bereiken.

Over het algemeen is de functie van een PID-installatie om het droogproces te verbeteren, de efficiëntie te verbeteren en de kwaliteit en prestaties van gedroogde materialen of apparatuur te waarborgen.Door vacuümdrogen te combineren met drukverhogingHet biedt een effectieve en veelzijdige oplossing voor vochtverwijdering in verschillende industriële toepassingen.
